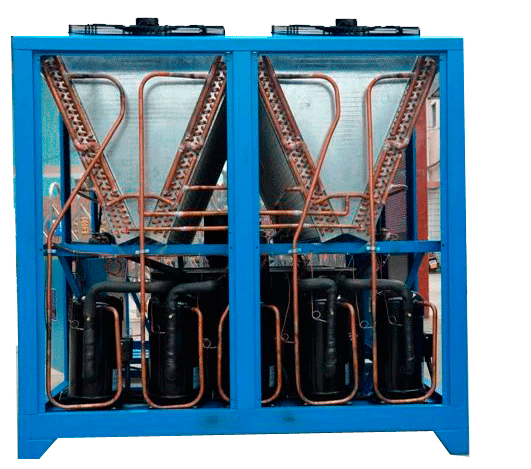

風冷式冷水機內部結構示意圖
產品特點：
（1）機組壓縮機選用DAIKIN(大全)、Maneurop(美優樂)、SANYO(三洋)、Copeland(谷輪)等名牌渦旋式全密閉壓縮機及電控元件，配備換熱高效優質銅管制作的冷凝器及蒸發器；
（2）配備各類安全保護裝置，性能穩定、噪音低、使用壽命長、操作簡單；采用液晶顯示人機界面，操作簡單便捷，運行狀況一目了然；
（3）機型有采用單壓縮機或多壓縮機組合制冷系統。壓縮機可依負載變化，自動交替運轉，平衡各壓縮機的運行時數，達到節省能耗及延長了冷水機組的使用期限的效果。便于能量調節，在部分負荷時更加節能；
（4）整機外殼箱體式結構，外型美觀，結構緊湊，可隨時檢查機組運行情況；機組可按冷量自帶水箱及循環水泵，無需冷卻塔及冷卻水泵，安裝及維護簡單方便；
（5）本產品可以根據客戶的特殊需求另行設計，結合卓越的技術和嚴格的生產標準，為客戶提供質優節能的非標型產品；
產品參數：
機組型號 | 單位 | CAP-003 | CAP-005 | CAP-010 | CAP-015 | CAP-020 | CAP-025 | CAP-030 | CAP-040 | CAP-050 | CAP-060 |
使用電源 | 3Ф-50Hz-380V |
制冷量 | KW | 9.0 | 15.2 | 27.5 | 42.6 | 56.5 | 65.2 | 84.2 | 113.1 | 139.3 | 167.1 |
kcal/h | 7820 | 13070 | 23650 | 36630 | 48590 | 56070 | 72410 | 97260 | 119790 | 143700 |
消耗電力 | KW | 2.65 | 4.27 | 8.65 | 13.5 | 17.6 | 21.7 | 26.8 | 35.2 | 35.2 | 52.9 |
冷凍水量 | m3/h | 1.40 | 2.3 | 5.0 | 7.30 | 9.6 | 12.1 | 14.3 | 19.0 | 23.8 | 28.5 |
壓縮機 | 型式 | 全封閉渦旋式 |
輸出功率 | KW | 2.3 | 3.8 | 7.5 | 11.3 | 15.0 | 18.8 | 22.5 | 33.8 | 37.5 | 45.0 |
制冷劑 | 類型 |
| R22 |
控制方式 |
| 感溫式外部均壓膨脹閥 |
充填量 | kg | 1.80 | 3.4 | 6.3 | 9.2 | 13.1 | 15.2 | 20.1 | 27.0 | 32.6 | 39.5 |
蒸發器 | 型式 |
| 殼管式 |
接管管徑 | B | 1〞 | 1〞 | 1-1/2〞 | 2〞 | 2-1/2〞 | 2-1/2〞 | 2-1/2〞 | 3〞 | 3〞 | 3〞 |
冷凝器 | 型式 |
| 內螺紋銅管翅片式 |
表面積/排 | m2 | 0.62/3R | 0.62/4R | 1.16/4R | 2.28/3R | 3.06/3R | 3.80/3R | 4.52/3R | 6.08/3R | 7.54/3R | 9.02/3R |
散熱風扇 | 型式 |
| 低噪聲軸流式 |
風量 | CMM | 65 | 110 | 195 | 265 | 390 | 440 | 530 | 760 | 880 | 1060 |
輸入功率 | KW | 0.25 | 0.37 | 0.55 | 1.1 | 0.55×2 | 0.75×2 | 1.1×2 | 1.5×2 | 0.75×4 | 1.1×4 |
內置水箱容積 | L | 100 | 100 | 130 | 150 | 150 | 150 | 200 | 250 | 280 | 280 |
內置水泵功率 | KW | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 3.0 | 3.0 |
保護裝置 |
| 高低壓開關，防凍保護，可溶栓/安全閥，過載保護裝置，線圈過熱保護裝器，溫度自動保護，逆相保護等 |
外形尺寸 | 長 | mm | 850 | 1000 | 1300 | 1500 | 1860 | 1860 | 2250 | 2380 | 2450 | 2560 |
寬 | mm | 620 | 700 | 850 | 1100 | 1220 | 1220 | 1350 | 1350 | 2300 | 2300 |
高 | mm | 1100 | 1300 | 1450 | 1580 | 1700 | 1700 | 1850 | 1900 | 1900 | 1900 |
機組重量 | kg | 150 | 180 | 320 | 420 | 580 | 660 | 930 | 1130 | 1480 | 1650 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：1.以上規格參數能力的測定工況：冷凍水入口溫度12℃，出口溫度7℃，冷卻水入口溫度30℃，出口溫度35℃；
2.以上只是部份型號產品參數，想了解更多產品規格的參數可以聯系我們；
3.以上規格內容會因產品改良有所變動，恕不另行通知，如有特殊要求，訂貨前請提出要求規范。
