為滿足氧化槽液的散熱冷卻需求，使槽液工作溫度控制在-5~25℃，可采用直接冷卻式（槽液直接與冷凍機連接循環，冷凍機內需裝設有耐腐蝕換熱器）或間接冷卻式（在槽液布置有耐腐蝕換熱管，由冷凍機將低溫冷凍水接入換熱管內與槽液進行換熱冷卻），由于本方案中已在槽液布置有耐腐蝕換熱管，所以選擇的是間接冷卻方式，并且建議采用水冷箱式低溫冷水機的冷卻方案，如下述圖示：

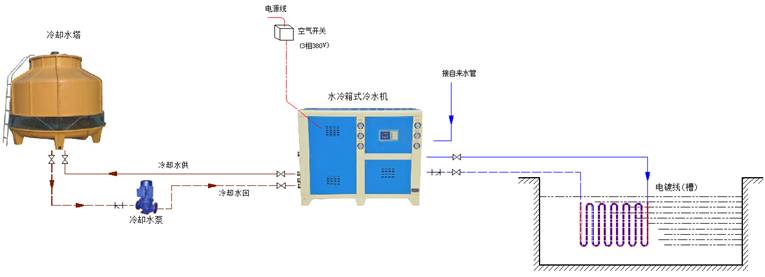

1、流程圖說明：

水冷箱式低溫冷水機內配有水箱與冷水循環泵。利用管道使冷水機和氧化液槽內的耐腐蝕換熱器循環連接，通過冷水機內的冷水循環泵將低溫冷凍水（約5~10℃）輸送到換熱器內，使冷凍水與槽液進行熱交換，吸取槽液的熱量后再回流到冷水機內，而槽液的熱量在被吸收后液溫會下降，直至達到滿足工作要求的溫度（10~20℃）。

從換熱器回流到冷水機的冷水由于吸收了槽液的熱量溫度會升高，當機組感測到水溫超過設定值時啟動壓縮制冷，并通過壓縮機的作用將吸收后的熱量轉移至冷水機的冷卻水側﹐通過冷卻水管與水泵將熱量帶出到屋外或樓頂的冷卻塔散失，也即水冷箱式低溫冷水機需配接與機組相匹配的冷卻塔和冷卻水泵構成整體系統使用。

2、系統設備構成(選型)

按照計算所需冷量的數據（在5℃時60000 ~66000 kcal/h），查閱我公司的冷水機組樣本資料，建議采用水冷箱式低溫冷水機組型號CWPL-030Sx1臺，完全可滿足本次方案的氧化槽液冷卻降溫要求。

根據冷水機的具體參數，選擇與冷水機配套的冷冷卻塔型號DT-40和冷卻水泵型號GD65-20。
